寧波鄞州某學校位于寧波市鄞州區，受檢房屋為該學校內游泳館，其屋蓋結構形式為網架結構，本次檢測范圍主要為鋼網架結構屋面，屋蓋東西向?qū)捈s為27.6m，南北向長約為33.0m，總建筑面積約為910.8m2，建造于2003年。為了解該游泳館屋面鋼網架結構安全性，特委托我司對該屋面鋼網架結構承載力進行專項檢測。

　　一、檢測目的、范圍和內容

　　本次檢測主要內容包括：

　　(1)建筑、結構概況及使用情況調查;

　　(2)結構平面布置圖測繪;

　　(3)網架結構主要構件截面尺寸測量;

　　(4)鋼材強度檢測;

　　(5)完損狀況檢測;

　　(6)結構承載力驗算;

　　(7)結合現場檢測和結構承載力驗算結果，針對存在的問題提出處理建議。

　　二、現場檢測

　　1.使用情況調查

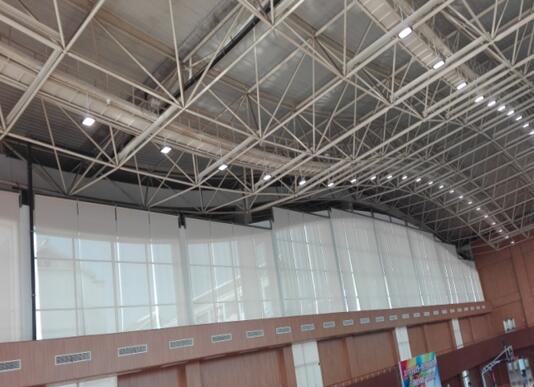

　　現場對該游泳館的網架使用情況進行了調查。結果表明：受檢房屋鋼網架屋蓋建于2003年，為正放四角錐螺栓球網架結構;屋蓋自建成后未發生火災、使用功能改變和使用荷載過大等情況。

　　2.網架結構平面布置圖測繪

　　由于該網架原設計圖紙遺失，現場對該屋蓋網架結構進行了測繪。

　　3.網架結構主要構件截面尺寸測量

　　結合現場檢測條件，采用5m鋼卷尺、200mm游標卡尺及超聲波測厚儀等儀器對屋蓋網架主體結構構件規格、螺栓球的直徑進行抽樣檢測。

　　4.鋼構件強度檢測

　　現場采用里氏硬度計對鋼結構構件強度進行了抽樣檢測，依據《金屬材料里氏硬度試驗方法》(GB/T17394.1-2014)、《黑色金屬硬度及強度換算值》(GB/T 1172-1999)、《碳素結構鋼》(GB700-2006)和《低合金高強度結構鋼》(GB/T1591-2008)評定鋼結構構件的強度。檢測結果表明，所測網架結構主要桿件強度符合Q345。

　　5.網架結構完損狀況檢測

　　為明確受檢屋蓋網架結構完損狀況，現場對屋蓋網架結構進行了損傷檢測。檢測結果表明：受檢屋蓋網架結構整體性良好，各結構構件及連接節點基本完好;構件表面普遍出現銹斑、涂層開裂等現象;網架馬道基本完好。

　　三、檢測結論與建議

　　1.檢測結論

　　通過對寧波鄞州某學校屋頂鋼網架結構承載力的專項檢測，得出以下結論：

　　(1)檢測結果表明：受檢房屋鋼網架屋蓋建于2003年，為正放四角錐螺栓球網架結構;屋蓋自建成后未發生火災、使用功能改變和使用荷載過大等情況。

　　(2)檢測結果表明：受檢屋蓋網架結構整體性良好，各結構構件及連接節點基本完好;構件表面普遍出現銹斑、涂層開裂現象;網架馬道基本完好。

　　(3)檢測結果表明，所測網架結構主要桿件強度符合Q345。

　　(4)驗算結果表明：屋蓋網架構件的最大應力比為0.81<1.0，網架結構的承載力滿足《空間網格結構技術規程》(JGJ7-2010)的要求。

　　2.建議

　　(1)建議使用過程中不改變屋面使用功能和荷載狀況。

　　(2)建議對各結構構件及連接節點進行除銹防腐處理。

　　(3)建議定期對網架屋面結構構件和節點連接進行檢查和監測，發現異常情況及時處理。
